Un plan d'appartement neuf se lit avec trois questions : d'où vient la lumière, combien de mètres carrés servent vraiment, et que cache le dessin (gaines, poteaux, retombées de poutre, vis-à-vis). Le plan annexé au contrat décrit le bien ; la perspective de la plaquette ne décrit rien.

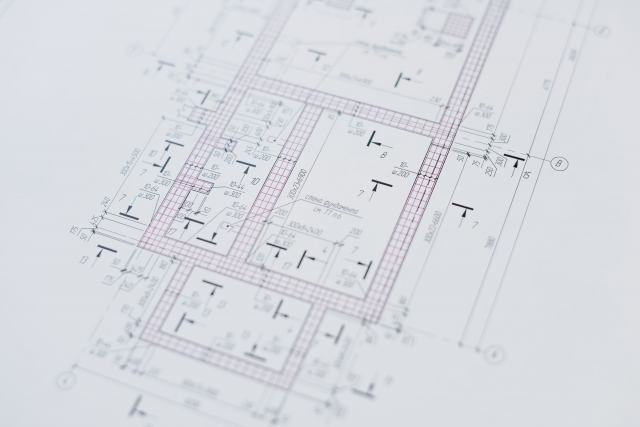

Légende, échelle et cotes d'un plan de vente
Le plan de vente d'un appartement est un dessin vu de dessus, à une échelle indiquée dans le cartouche (souvent 1/50e ou 1/100e). Le cartouche donne aussi le numéro du lot, l'étage, la date et l'indice de version : un plan peut changer entre la réservation et l'acte, et seul le plan annexé à l'acte authentique compte au final. Comparez les indices des deux versions et demandez la liste des modifications.
Les cotes indiquent les dimensions intérieures des pièces, en mètres ou en centimètres. Les surfaces pièce par pièce sont souvent inscrites au centre de chaque espace. Les symboles à connaître : traits épais pour les murs porteurs et les voiles en béton, traits fins pour les cloisons, arcs de cercle pour le sens d'ouverture des portes, petits carrés ou rectangles hachurés pour les gaines et les poteaux. Un plan sans cotes ni surfaces ne permet pas de juger un logement.
Orientation et étage : la lumière lue sur un plan d'appartement
La flèche du nord est le premier repère à chercher sur un plan d'appartement. Un séjour orienté au sud reçoit du soleil l'hiver et se protège facilement l'été par une avancée de balcon ; un séjour à l'ouest chauffe fortement en fin de journée, ce qui pèse en Provence. Les chambres au nord ou à l'est restent fraîches. Un logement traversant, avec des fenêtres sur deux façades opposées, se ventile naturellement la nuit.
L'étage change la lecture du même plan. Au rez-de-chaussée, un jardin privatif peut compenser une lumière plus faible, mais le vis-à-vis avec la rue ou le cheminement piéton est direct. Aux derniers niveaux, la vue et la lumière progressent, avec un risque de chaleur sous toiture-terrasse si l'isolation et les protections solaires sont faibles. Les choix de conception liés à la RE2020 et au confort d'été se repèrent justement sur ces façades exposées.
Surface habitable, annexes et écart de mesure
La surface habitable exclut les murs, les cloisons, les embrasures, les gaines et les parties dont la hauteur sous plafond est trop faible au sens du Code de la construction. Les balcons, terrasses, loggias, caves et parkings sont des surfaces annexes : elles apparaissent séparément sur le plan et ne doivent pas être additionnées à la surface habitable.
Le Code civil (article 1619) prévoit qu'en principe, une différence d'au moins un vingtième entre la surface promise et la surface livrée ouvre droit à une diminution du prix. La Cour de cassation l'a appliqué à une vente sur plan le 18 mars 2021. Le contrat peut toutefois aménager cette règle : lisez la clause de tolérance de surface dans la notice descriptive et les plans de vente avant de signer.
Circulations, rangements et mobilier : la surface utile au quotidien
Les circulations, couloirs, dégagements et entrées sont des mètres carrés comptés dans la surface mais peu utilisables. Un trois-pièces avec un long couloir peut offrir moins d'espace de vie qu'un trois-pièces plus petit, mieux distribué. Calculez la part des circulations : additionnez les surfaces de couloir et d'entrée, puis comparez-la au total.
Les rangements sont souvent dessinés en pointillé ou signalés par « PL » (placard) : vérifiez s'ils sont équipés ou seulement réservés. Dessinez ensuite le mobilier réel à l'échelle : un lit de 160 centimètres avec un passage de 60 centimètres de chaque côté, un canapé et une table pour quatre personnes, la place du réfrigérateur et du lave-linge. Beaucoup de plans montrent un mobilier aux dimensions réduites, qui flatte les volumes.
Gaines techniques, poteaux et réseaux dessinés en petit
Les gaines techniques sont les conduits verticaux qui traversent les étages pour l'eau, les évacuations, la ventilation et l'électricité. Elles apparaissent comme de petits rectangles le long des murs, souvent dans la cuisine ou la salle de bains, et ne peuvent pas être déplacées. Un poteau au milieu du séjour ou une retombée de poutre au-dessus d'une baie gêne l'aménagement plus que le plan ne le laisse paraître.
Le plan électrique, quand il est fourni, situe les prises, les interrupteurs et les points lumineux. Comparez-le à l'emplacement prévu pour le lit, le bureau ou la télévision. Ces détails se corrigent avant le chantier par des travaux modificatifs acquéreur (TMA), pas après la livraison.
Vis-à-vis et plan de masse : situer le logement dans la résidence
Le plan de masse montre la résidence entière : bâtiments, jardins, accès, parkings, local à vélos et local à poubelles. Il permet de mesurer la distance entre les façades qui se font face et de repérer les logements placés au-dessus de la rampe de parking ou à côté des containers. Demandez aussi les plans des façades et les coupes, qui indiquent les hauteurs et les garde-corps.
Comparez enfin le plan de masse avec le terrain réel : immeubles voisins, arbres conservés, parcelles encore vides où un autre projet pourra s'élever. Une visite du quartier à différents moments complète cette lecture, comme l'explique la page sur la visite du bureau de vente et de l'appartement témoin.
Six annotations à porter sur le plan avant la signature
- La flèche du nord et l'heure du soleil dans le séjour.
- La part des circulations dans la surface habitable.
- Le mobilier réel dessiné à l'échelle.
- Les gaines, poteaux et retombées de poutre.
- Les fenêtres qui font face à un autre bâtiment.
- L'indice de version du plan et sa date.
Ce plan annoté servira encore à la remise des clés : il permet de vérifier pièce par pièce la conformité du logement livré, avec la méthode décrite pour la livraison d'un appartement neuf. Les autres pages de la rubrique Choisir son logement neuf complètent ce travail préparatoire.
Sources : Code civil, art. 1619 (rédaction d'origine) ; Cour de cassation, 3e chambre civile, 18 mars 2021, n° 19-24.994 ; Code de la construction et de l'habitation, art. L261-11 (Légifrance, consulté le 16 octobre 2026).
